高压开关动特性测试仪选哪家：开关机械特性测试系统综述

高压开关的动特性测试，本质上是捕捉并量化一次设备在分合闸命令下，其机械系统的瞬态响应过程。这个过程快如电光火石，肉眼无法分辨，却蕴含了丰富的状态信息。通过精密测量，可以评估操动机构（弹簧、液压、电磁、永磁）、传动系统和灭弧室触头的性能是否完好，及时发现潜在的机械缺陷，从而在故障发生前进行干预，避免事故。

一、测试的核心参数及其意义

一台功能齐全的动特性测试仪通常需要测量和评估以下关键参数：

1. ‌时间参数‌：

• ‌分/合闸时间‌：从操作命令发出到主触头分开或接触的时间。它是开关反应速度的基本指标，影响保护动作的速动性。

• ‌同期性‌：三相开关中各相分、合闸时间的最大差值。同期性差会导致负荷电流分配不均，产生额外的电动力和热效应。

• ‌合闸弹跳时间与弹跳次数‌：合闸过程中触头因碰撞而产生的断续接触现象，弹跳会加剧触头烧蚀，影响电气寿命。

• ‌分、合闸线圈电流波形‌：通过分析线圈电流曲线的形状、谷值、持续时间，可以判断电磁铁铁芯行程、线圈匝间状况、控制回路辅助接点配合情况。

2. ‌行程与速度参数（需配合位移传感器）‌：

• ‌开距、超（行）程‌：主触头的实际行程是否符合设计要求，直接影响绝缘和接触压力。

• ‌刚分（合）速度、平均速度、最大速度‌：触头在分合闸过程中关键位置点的瞬时速度。速度特性直接影响燃弧时间、灭弧效果和机械冲击。

• ‌时间-行程特性曲线‌：最直观的动态特性图，可以全面反映开关从静止到动作完成的全过程运动状态。

二、测试系统的典型构成与工作原理

一套完整的测试系统通常包括：

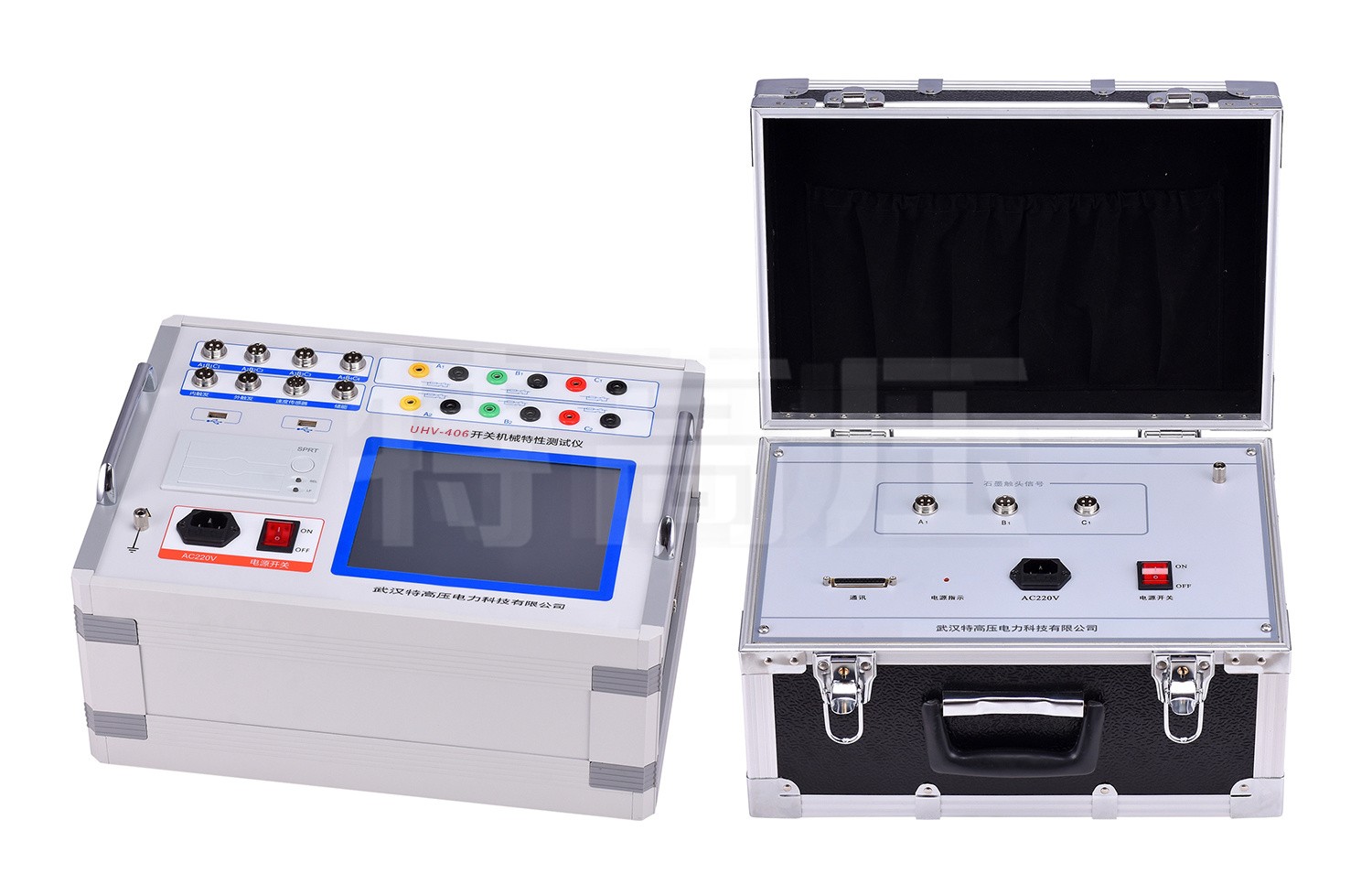

• ‌主机（智能分析单元）‌：是系统的“大脑"。内置高速数据采集卡、微处理器和嵌入式操作系统。负责发送指令、接收传感器信号、进行高速AD采样、数据计算分析，并通过大尺寸液晶屏（常为触摸屏）进行实时波形显示、参数列表与结果判定。

• ‌传感器系统‌：

• ‌断口（触头）信号传感器‌：通常为精密电阻或光电隔离型，连接至开关各相断口，用于检测主触头的分合状态，是测量时间参数的基础。

• ‌直线位移传感器（常用）‌：如精密电阻滑线式传感器或非接触式激光/磁致伸缩传感器，安装于开关的可动部分，用于将直线位移转换为电气信号，从而绘制行程-时间曲线并计算速度。

• ‌旋转传感器‌：适用于某些特定结构的开关，测量旋转角度。

• ‌电流钳‌：用于非侵入式测量分合闸线圈的电流波形。

• ‌控制与触发单元‌：通常集成于主机，能提供开关操作所需的直流电源（用于驱动线圈），并可设置内触发（仪器控制开关动作）或外触发（开关动作触发仪器记录）模式。

• ‌测试线与附件‌：高品质的屏蔽线和专用夹具，确保信号传输的稳定与接线安全。

三、主要应用场景与数据处理

该仪器广泛应用于：

• ‌高压开关制造企业‌：用于产品出厂前的型式试验和例行检验，确保每台开关的机械特性符合标准。

• ‌电力公司及大型工矿企业‌：在新开关安装后进行交接验收试验，或在定期检修时进行预防性测试，建立设备状态档案。

• ‌电力工程公司与检修队伍‌：用于故障开关的诊断分析，查找动作异常的原因（如机构卡涩、弹簧疲劳、缓冲器失效等）。

• ‌科研院所‌：用于相关产品研发和改进的性能验证。

‌数据分析‌：测试完成后，仪器不仅显示各项参数的数值，更能直观展示行程曲线、线圈电流波形等。通过与标准曲线或历史数据进行比对，可有效判断开关状态的细微变化趋势。

四、选型时的核心考量维度

在评估不同型号的测试仪时，可重点考虑：

• ‌测量通道与同步采样能力‌：支持的断口测量路数（如12路）应能满足多断口开关（如双断口真空断路器）的测试需求，各通道需能实现高精度同步采样。

• ‌传感器兼容性与测量精度‌：是否能兼容多种类型（电阻、激光等）的位移传感器，位移和时间的测量精度是否符合相关标准。

• ‌数据采样率与波形还原能力‌：采样率决定了波形细节的还原度，直接影响对弹跳、抖动等瞬态现象的捕捉能力。

• ‌操作的便捷性与智能化‌：是否具备自动计算、一键生成标准测试报告、数据存储与历史对比等功能。现场接线是否简单明了。

• ‌设备的可靠性与环境适应性‌：主机和传感器是否坚固耐用，是否适合在变电站、开关室等复杂电磁环境和温湿度条件下稳定工作。

武汉特高压电力科技有限公司关注于为电力一次设备的可靠运行提供精准的评估手段。高压开关动特性测试仪将一次设备复杂的机械运动过程转化为可量化、可分析的数据语言。每一次精准的测量，都是对开关“健康状况"的一次细致体检，为保障开关设备动作可靠、防止电网误动拒动提供了坚实的技术支撑。
