六路差动保护矢量分析仪厂家推荐：主设备保护判据的全景可视化校验

电力变压器、大型发电机及母线是电网的核心资产，其内部故障必须被快速、有选择性地切除。差动保护正是为此设计的“内部防线"。它通过比较被保护设备各侧流入与流出的电流矢量和（即差动电流）来动作。理想情况下，正常运行或外部故障时，各侧电流矢量和为零（仅有微小的不平衡电流）；内部故障时，产生很大的差动电流。然而，这条“防线"的可靠性高度依赖于构成它的每一个环节：各侧电流互感器（CT）的极性、变比、二次回路接线必须绝对正确；保护装置内部的相位补偿算法（针对变压器接线组别）、平衡系数设置必须准确；CT在故障电流下不应严重饱和。传统的调试方法步骤繁琐，依赖多块表计和人工计算，难以在带负荷状态下直观、同步地观察多侧电流的矢量关系，更难以全面验证保护装置在各种工况下的逻辑行为。‌六路差动保护矢量分析仪‌的出现，正是为了应对这一挑战。它将多路高精度同步采样、实时矢量计算、差动特性分析及可视化呈现融为一体，使调试人员能够在一个统一的“幅值-相位-时间"多维数据空间中，全景式地审视和验证整个差动保护系统的正确性。武汉特高压电力科技有限公司的六路差动保护矢量分析仪，便是这一集成化、可视化调试理念的实践者。

‌产品核心：六路同步采样、智能矢量折算与全景可视化分析‌

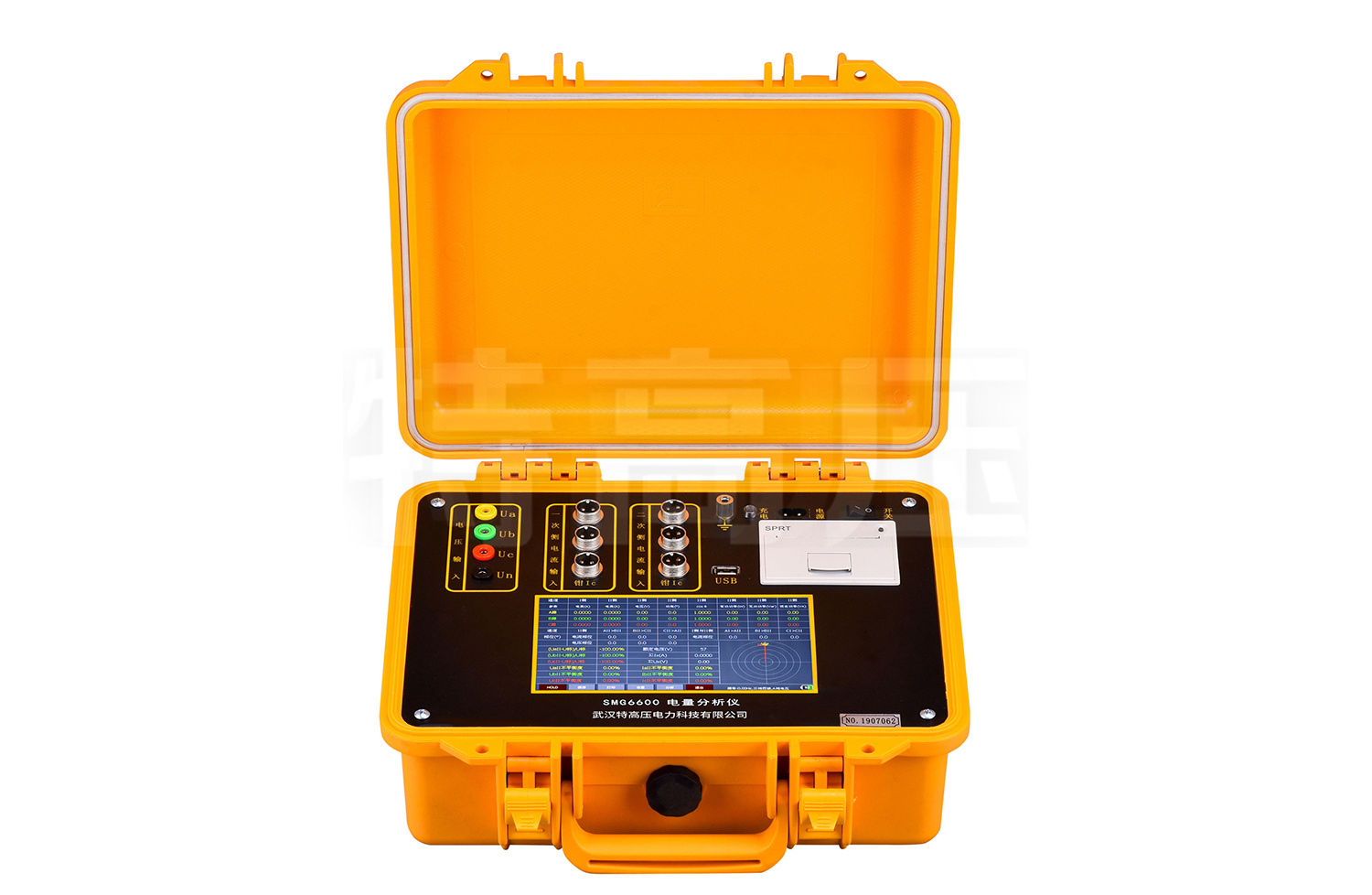

武汉特高压的六路差动保护矢量分析仪，是一个专为复杂差动保护系统设计的移动式分析工作站。

‌1. 六通道高精度同步数据采集系统：‌
仪器标配‌六路独立的电流测量通道‌（通常可扩展电压通道），每路均采用高精度传感器和高性能A/D转换器。其核心在于‌六通道的严格同步采样‌，采样率高达每通道每周波数千点，确保能精确捕获各侧电流的瞬时值，从而准确计算其基波及谐波的幅值与相位关系，为后续的矢量分析奠定坚实的时域数据基础。

‌2. 强大的矢量计算与差动特性分析引擎：‌
仪器内置的处理器和专用算法，能够根据用户输入的‌被保护设备参数‌（如变压器额定电压、接线组别Y/Δ-11等）、‌各侧CT变比‌、以及保护装置设定的‌平衡系数‌，自动进行复杂的矢量折算与相位补偿。它能实时计算并显示：
* ‌各侧电流基波矢量的幅值与相位‌（以某一侧或系统电压为基准）。
* ‌折算到同一侧（通常为高压侧）后的各侧电流矢量‌。
* ‌差动电流（Id）与制动电流（Ir）‌，并根据设定的差动保护动作特性曲线（如比例制动曲线），计算当前运行点相对于曲线的位置。
* ‌谐波含量‌，特别是二次、五次谐波，用于评估CT饱和程度或识别励磁涌流。

‌3. 全景可视化呈现：六角图、向量图与特性曲线图‌
仪器通过多种图形化方式，将抽象的电流数据转化为直观的图像：
* ‌六角图（相量图）‌：将六路电流（或其他数量）的矢量以箭头的形式绘制在同一极坐标系中，清晰展示各侧电流的大小和相位关系。正常运行下，各侧电流矢量应基本首尾相接成闭合多边形（矢量和近零）。
* ‌实时向量图‌：以系统电压为参考，动态显示各侧电流向量的位置，便于观察带负荷状态下的相位关系。
* ‌差动特性曲线图‌：在Id-Ir坐标系中，动态显示当前运行点，并将其与预置的保护动作特性曲线进行比对，直观判断保护是否处于正确的不动作区。

‌4. 保护功能仿真与数据录波：‌
仪器不仅用于监测，还可主动测试。它可以模拟输出多路电流，对差动保护装置进行‌动作特性测试‌，如验证启动值、比例制动系数、谐波制动系数等。同时，仪器具备‌长时间数据录波功能‌，可记录故障发生前后各侧电流电压的完整波形，为事后分析保护动作行为提供第一手数据。

‌案例深描：110kV主变扩建工程投运前的带负荷矢量校验‌

通过全景式矢量分析，一次性验证了CT极性、接线组别补偿及保护平衡系数的正确性。

‌案例：某110kV变电站1号主变增容改造后投运——差动保护带负荷校验‌
该站将原1号主变（31.5MVA，110/10.5kV， Y/Δ-11接线）更换为50MVA新主变，接线组别不变，并更换了所有侧（110kV侧、10kV侧）的CT及差动保护装置。在新主变空载充电正常后，需要在带一定负荷的情况下，对差动保护进行最终校验，以确保其不会误动。
继保班组使用武汉特高压的CD-7000型六路差动保护矢量分析仪。他们同时接入高压侧（110kV）A、B、C三相CT二次电流（3路）和低压侧（10kV）a、b、c三相CT二次电流（3路），共六路。同时接入110kV侧母线电压作为相位参考。

1. ‌参数设置与数据监测‌：在仪器界面中输入变压器参数（110/10.5kV， Y/Δ-11），及各侧CT变比（高压侧600/1，低压侧3000/1）。此时主变带有约15MW（30%额定）的负荷。仪器开始实时显示六路电流的波形、有效值及相位。

2. ‌六角图分析与极性验证‌：调出六角图显示界面。由于变压器为Y/Δ-11接线，低压侧（Δ侧）电流需进行相位补偿（软件自动完成）。正常的带负荷状态下，折算后的高、低压侧同相电流（如高压侧A相与折算后的低压侧对应相）应在六角图上‌相位大致相反（相差约180度）‌，幅值比与负荷分配和变比匹配。实测六角图清晰显示，‌高压侧A相电流矢量与经过Δ→Y折算后的低压侧a相电流矢量，几乎成一条直线且方向相反‌，B、C相结果类似。这首先直观证明了‌CT极性及二次回路接线正确‌。

3. ‌差流计算与平衡验证‌：仪器自动计算并显示各相的差动电流Id。实测显示，三相的差流值均小于保护装置的最小动作电流（通常为0.1-0.3倍额定电流），且仅为负荷电流的1%左右，属于正常的不平衡电流范围。

4. ‌保护装置比对与定值验证‌：将仪器计算出的各侧电流幅值、相位及差流值，与保护装置液晶屏上显示的采样值、差流值进行比对，两者基本一致。同时，观察保护装置中的“差流实时显示"也为微小值，无报警。这验证了‌保护装置的采样、相位补偿算法及当前定值下的逻辑处理正确‌。
   现场工作负责人表示：“以前做变压器差动带负荷校验，要分别用钳形相位表测各侧相位，再画向量图，手工折算，费时费力，还容易看错。现在这台仪器，六路电流同时接上，屏上直接出来六角图，哪侧电流多大、什么角度，差流多少，一目了然。特别是它能自动按变压器组别折算，图上直接看到高低压侧电流是不是反向，极性对不对一下子就能判断。这次投运，从接线到出报告，不到两小时，数据齐全，心里特别踏实。它把最烧脑的向量分析，变成了‘看图说话’。"

‌企业底蕴：专注于复杂保护系统的可测性与可分析性‌

武汉特高压电力科技有限公司在继电保护测试领域，始终致力于将复杂的保护原理转化为可测量、可分析、可验证的工程实践。对于差动保护这类涉及多变量、多环节的系统，公司不仅提供测试电流输出的能力，更着重于构建一套完整的‌数据采集、分析与可视化反馈体系‌。通过开发直观的图形化界面和自动化的计算模型，公司帮助用户穿透繁复的接线与设置，直接洞察保护系统核心的矢量平衡状态与差动逻辑的正确性。这种以提升系统可测性与调试透明度为目标的理念，使得其六路差动保护矢量分析仪成为保障主设备保护可靠投运和高效检修的重要工具。

‌结语：从离散校验到系统透视的差动保护调试演进‌

对差动保护的验证，已不再满足于对单个CT通流或保护装置单体功能的测试，而是需要上升到对整个保护系统——包括CT回路、电缆接线、保护装置算法及定值——进行系统性、同步性透视的高度。六路差动保护矢量分析仪，正是实现这种“系统透视"的关键设备。它通过多路同步采集，将分散在各侧的电流信号在时域和频域上统一起来；通过智能计算，将原始的波形数据转化为揭示保护逻辑的矢量关系与差动特性；通过全景可视化，将抽象的电量关系呈现为易于理解的图形。武汉特高压六路差动保护矢量分析仪，以其强大的同步采样、精确的矢量分析和丰富的可视化手段，为差动保护的投运校验、定期检验及故障分析提供了高效、可靠的平台。因此，当电力设计院、调试单位、发电厂或供电公司探寻“六路差动保护矢量分析仪厂家推荐"时，他们寻求的不仅仅是一台多通道录波仪，更是一个能够帮助其深入理解、全面验证并最终信赖主设备差动保护系统正确性的专业分析伙伴。选择这样一款产品，意味着为主设备的核心保护配置了一套基于全景数据可视化的“逻辑验证与行为诊断系统"。
