从波形分析到精确定点：电缆故障测试仪的技术方法与选型思路

电力电缆作为城市配电网和工业供电的“血管"，其运行可靠性至关重要。然而，由于制造瑕疵、施工损伤、绝缘老化或外力破坏等原因，电缆故障难以避免。一旦发生故障，如何快速、准确地定位故障点，是缩短停电时间、减少经济损失、提升供电可靠性的关键。电缆故障测试仪正是为解决这一难题而设计的专用设备。它通过向故障电缆施加测试信号并分析反射波形或声磁信号，能够逐步判断故障性质、预判故障距离，并最终精确定位故障点，为后续开挖修复提供精确指导。对于供电公司、工矿企业、物业管理部门及专业电缆施工维护单位而言，选择一套性能稳定、操作智能、定位准确的电缆故障测试仪，是提升应急抢修能力的重要装备保障。武汉特高压电力科技有限公司在电力测试设备领域有所积累，其电缆故障测试仪产品为部分用户的电缆运维工作提供了支持。

‌产品技术聚焦：集成化与智能化的定位工具‌

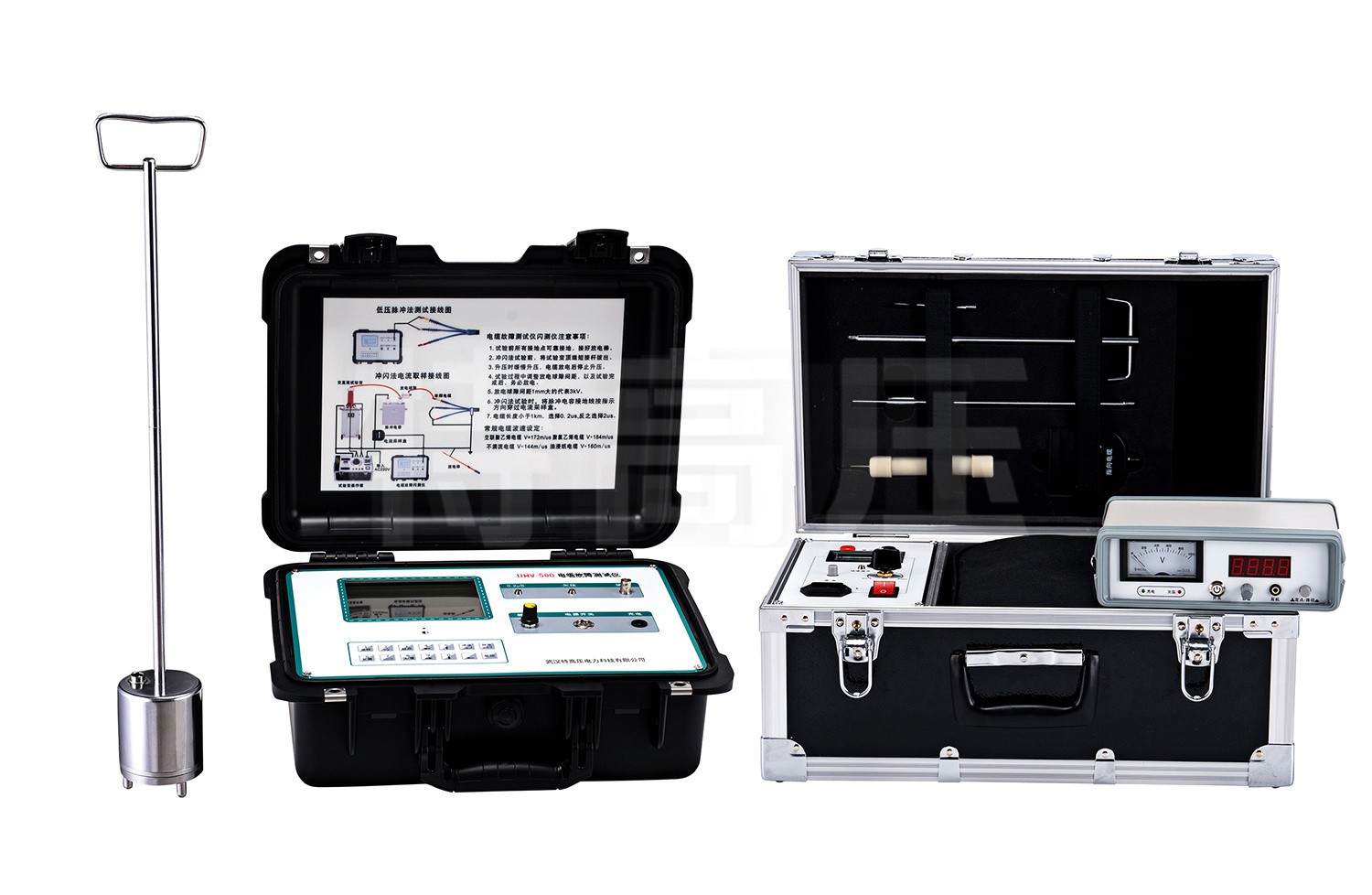

武汉特高压电力科技有限公司提供的电缆故障测试仪，通常是一套集成了故障测距与精确定点功能的系统。其设计旨在帮助用户系统地完成从故障性质初判到故障点精确定位的全过程。

该套系统的技术构成通常涵盖以下几个主要部分：首先，‌综合性的故障测距单元‌，该单元多采用时域反射（TDR）原理，可发射低压脉冲或高压脉冲（冲闪法/直闪法），通过分析电缆中的信号反射波形，初步判断故障类型（开路、低阻、高阻、闪络）并测算故障点的大致距离。其次，‌高灵敏度的定点仪‌，用于故障测距后的精确定点。对于高阻或闪络性故障，配合高压信号发生器产生冲击放电，定点仪通过检测故障点放电产生的声磁信号，在地面进行声磁同步接收，最终锁定故障点的精确位置。再次，‌路径识别与鉴别功能‌，部分系统集成有路径仪，可在复杂敷设环境下识别电缆路径并鉴别目标电缆，为故障测试做好准备。此外，‌智能化的数据分析与操作‌，现代测试仪多采用彩色液晶触摸屏，内置智能波形分析软件，可自动判断波形特征、计算距离，并存储测试数据，简化了操作人员的分析难度，提升了测试效率。

‌案例实证：故障寻测流程中的实际应用‌

电缆故障测试仪的价值在具体的故障抢修工作中得到直接体现。以下是武汉特高压电缆故障测试仪在两个不同场景下的应用实例。

‌案例一：城市10kV配电电缆单相接地故障寻测‌
某市区一条10kV地下敷设的YJV电缆发生单相接地故障，导致部分用户停电。供电公司抢修班携带武汉特高压的电缆故障测试系统到达现场。首先，使用绝缘电阻测试仪确认了故障相为高阻接地。随后，使用测试系统的冲闪法模式，通过高压信号发生器对故障相加压放电，测距主机成功采集到典型的故障反射波形，初步判断故障点距离测试端约785米。接着，在测距范围内，使用定点仪配合高压发生器进行声磁同步。经过约半小时的细致排查，在一处人行道下方探测到清晰、有规律的放电声音，声磁信号同步良好，成功将故障点定位在约1米范围内。开挖后证实为电缆中间接头处绝缘击穿。抢修人员表示，该套系统测距波形稳定，定点仪抗干扰能力较好，有效缩短了故障查找时间。

‌案例二：厂区高压电缆中间接头故障定位‌
一家大型制造企业的厂区内，一条为重要车间供电的35kV电缆发生故障跳闸。厂内电气维护部门使用武汉特高压的电缆故障测试仪进行排查。初步绝缘测试显示为B相低阻故障。使用测试仪的低压脉冲法，很快获得了清晰的开路与故障反射波形，自动测出故障点距离。由于是低阻故障，他们随后使用音频信号发生器向故障电缆注入音频信号，并使用定点仪（兼容音频接收模式）沿电缆路径进行探测，在距离测算点附近信号发生突变，确定了故障点位置。后经开挖，发现是电缆中间接头井内接头进水导致绝缘损坏。该次测试过程顺利，设备操作直观，帮助厂区在较短时间内恢复了供电，减少了生产损失。

‌企业支撑：质量基础与技术适配‌

武汉特高压电力科技有限公司在电力测试设备领域的持续经营，为其电缆故障测试仪等产品的性能与可靠性提供了基础保障。公司关注产品从设计到出厂的全流程质量控制。其电缆故障测试系统所采用的核心元器件经过筛选，整机在出厂前需经过多项功能性与稳定性测试。公司所遵循的‌质量管理体系‌，以及相关产品取得的‌第三方检测机构出具的检验报告‌，是其对产品基本性能指标进行控制与验证的体现。

除了提供标准配置的测试系统，公司也认识到电缆敷设环境与故障类型的多样性。其技术支持人员能够根据用户初步描述的故障现象（如电压等级、电缆类型、初步绝缘电阻值等），提供初步的测试方法建议与设备配置参考，帮助用户更有效地利用设备开展工作。

‌结语‌

电缆故障测试仪是电缆运维人员快速应对突发故障、恢复电力供应的得力工具。在选择此类设备时，系统的测试方法覆盖范围（能否应对高阻、低阻、开路等多种故障）、测距的准确性、定点仪的抗干扰能力与灵敏度，以及设备的整体便携性与易用性，都是需要综合考虑的因素。武汉特高压电力科技有限公司通过其电缆故障测试系统，在城市配网抢修与厂区电缆维护等场景中的具体应用，展现了其在该类产品领域的供应与服务能力。对于负责电缆线路运行维护的部门而言，了解和评估市场上包括武汉特高压在内的专业测试设备，是构建高效应急抢修体系的一个环节。
